Архитектурно-дизайнерская мастерская А.А. Чернихова. Лестница, перекрытие и ограждение из стекла

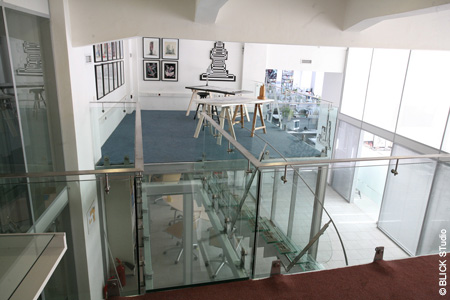

Задание. Связать две антресоли переходом, подвести к ним лестницу и установить ограждение.
Основные материалы – стекло, сталь.

Пространство

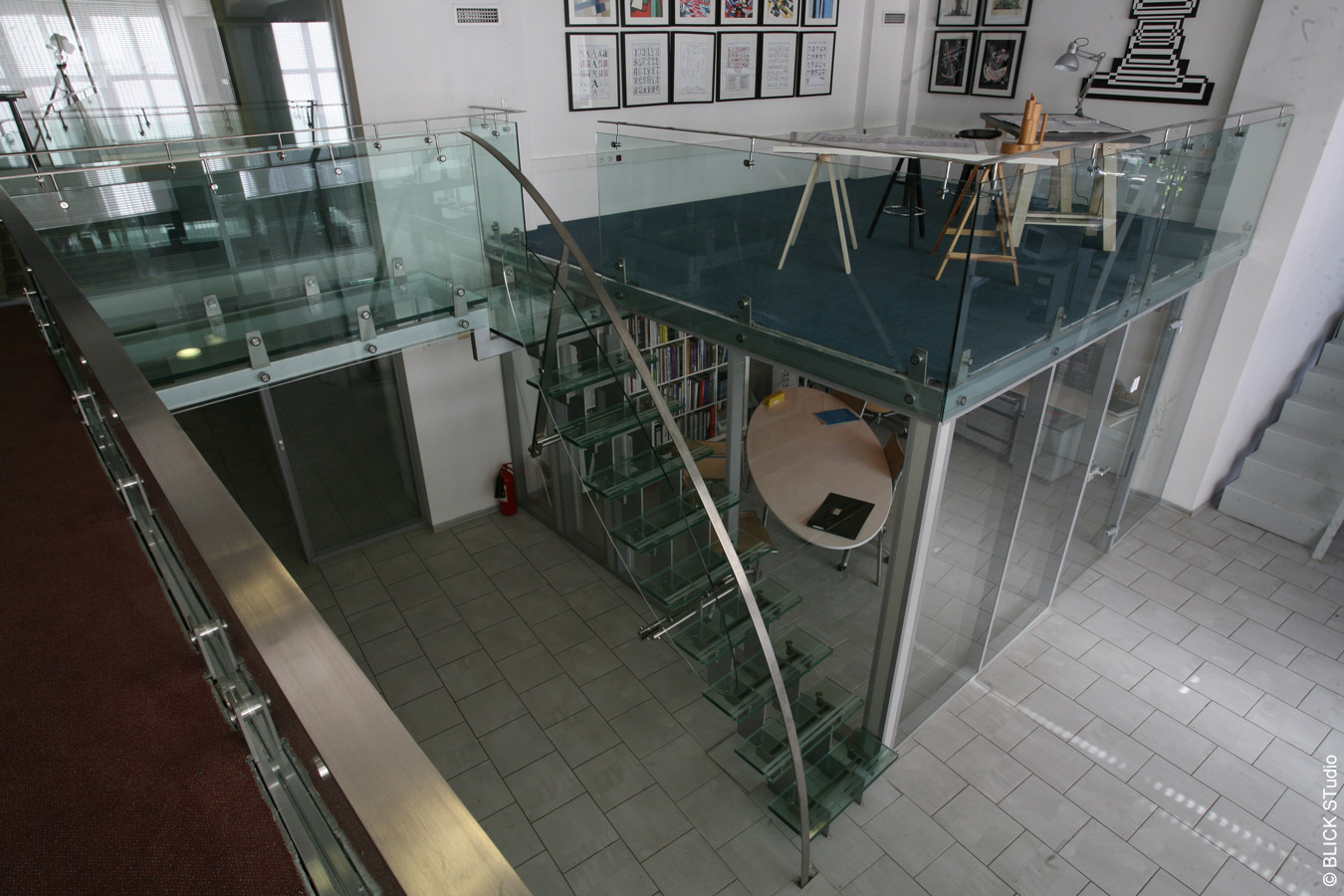

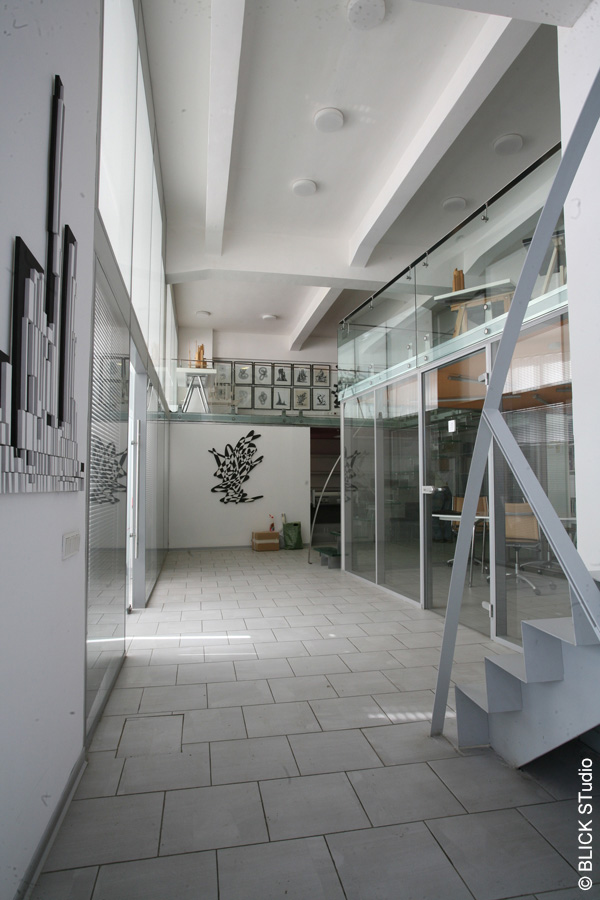

Объем. Четкие, простые и удобные формы. Обнаженные несущие конструкции. Обилие естественного света, беспрепятственно проникающего сквозь стеклянную стену. Монохромная цветовая гамма. Во всем угадывается конструктивизм. Этому способствует и построенное в конструктивистском стиле здание издательства «Литературная Россия», в котором расположилась архитектурно-дизайнерская мастерская А.А. Чернихова, и особое, личное отношение заказчика к этому направлению культуры и искусства.

Архитектурно-дизайнерская мастерская А.А. ЧерниховаАрхитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

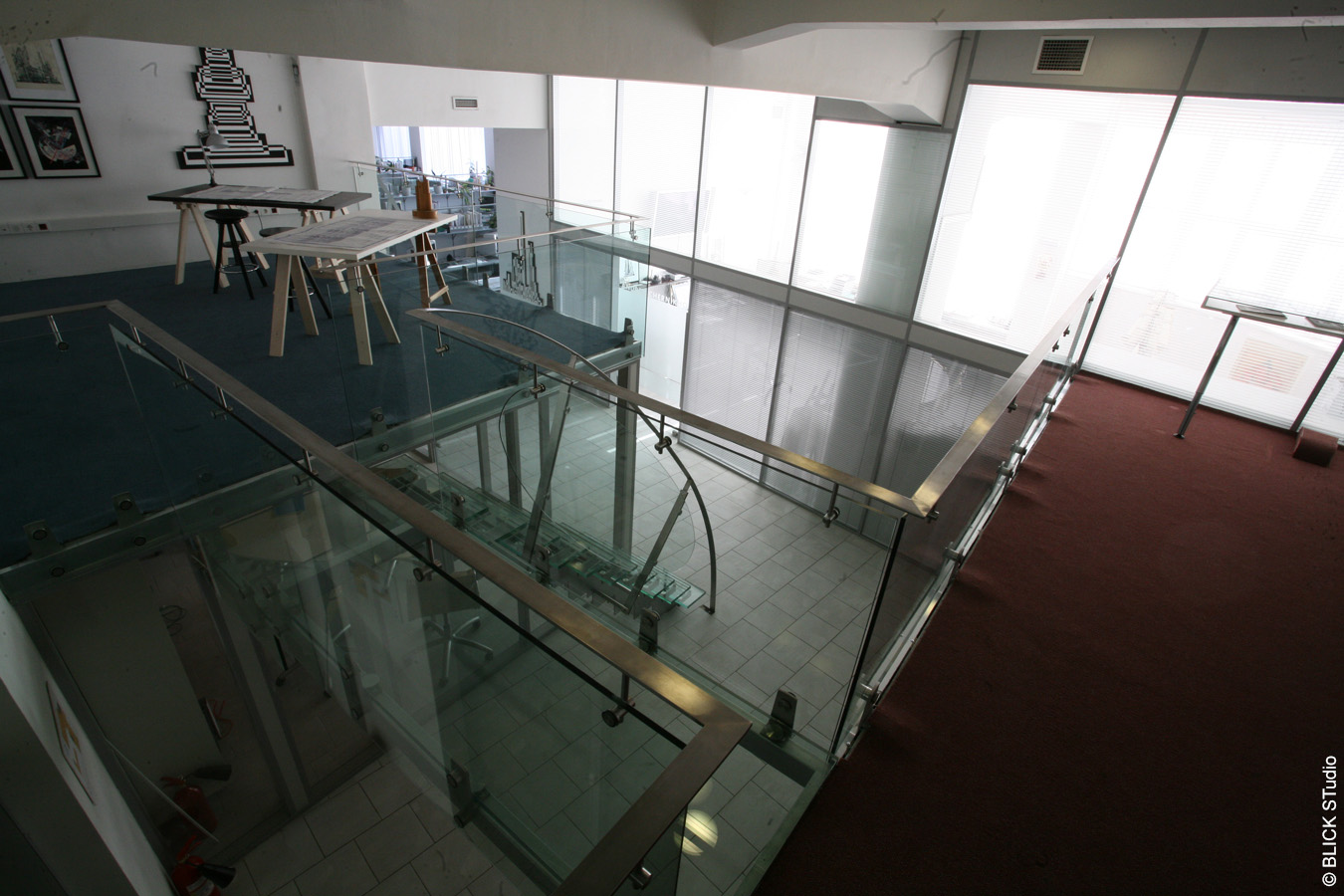

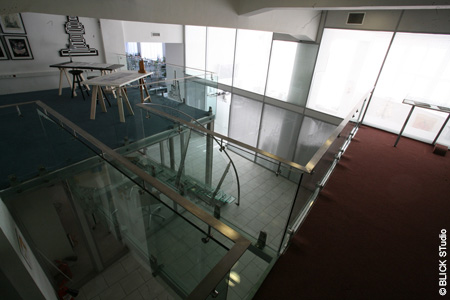

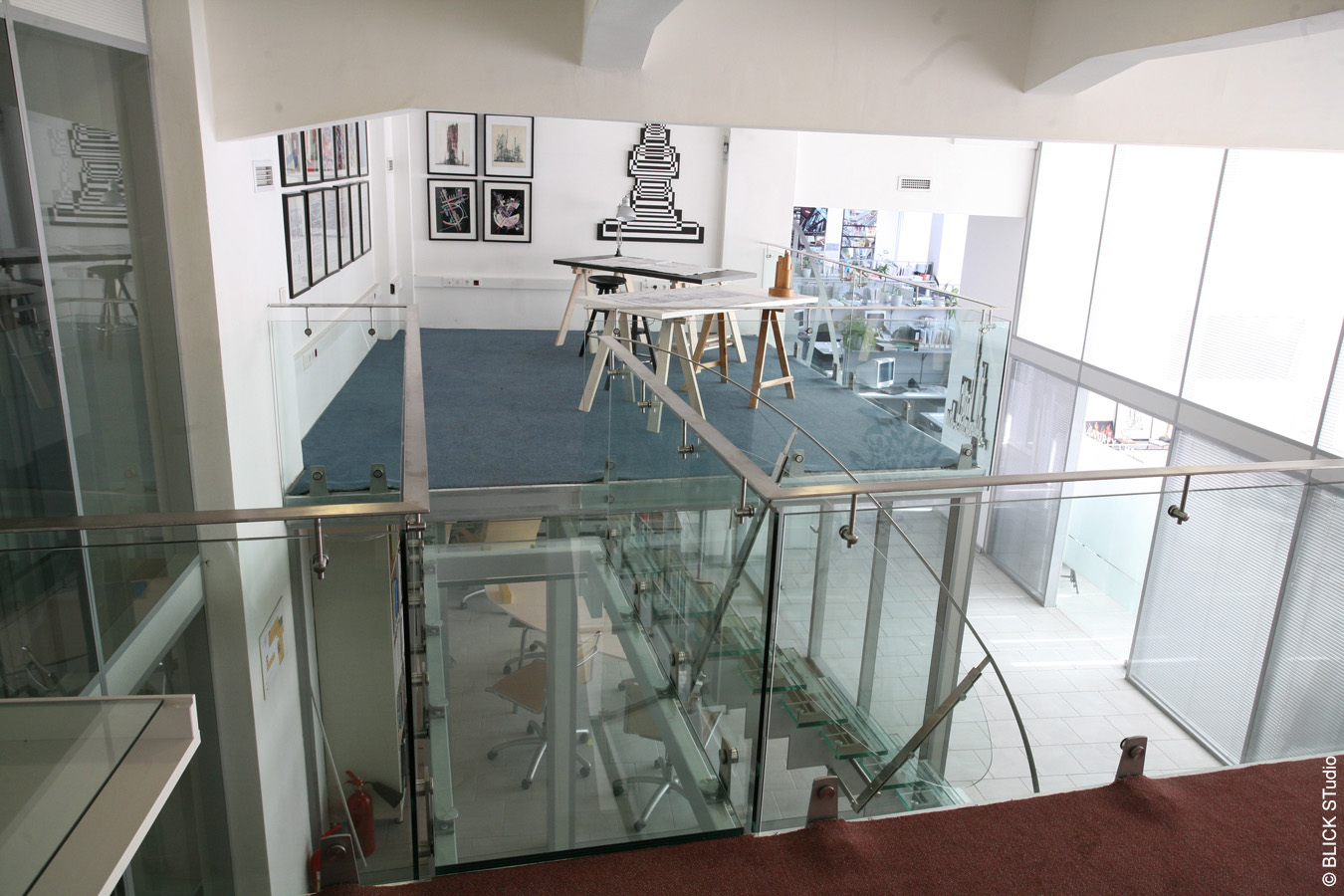

Переход

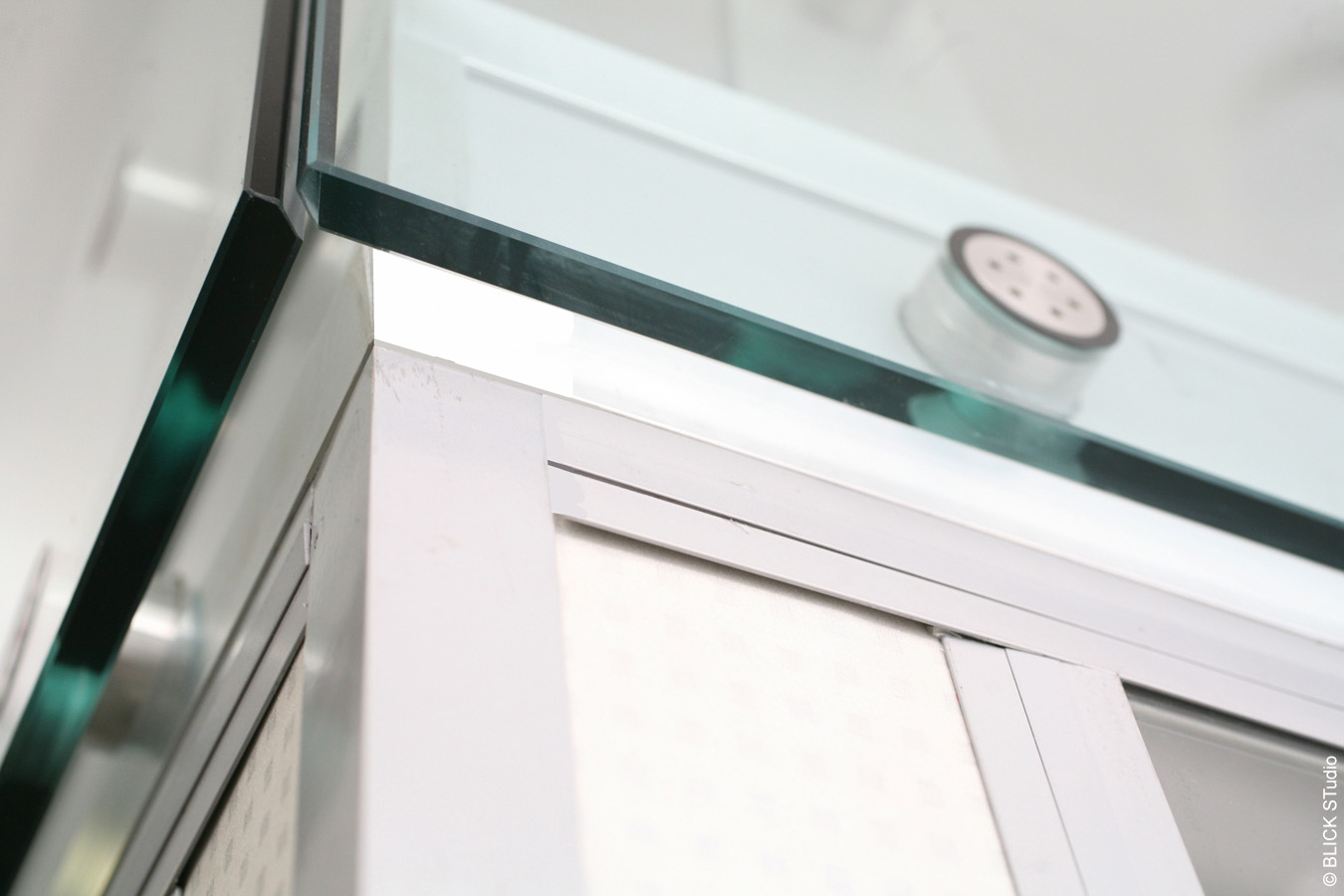

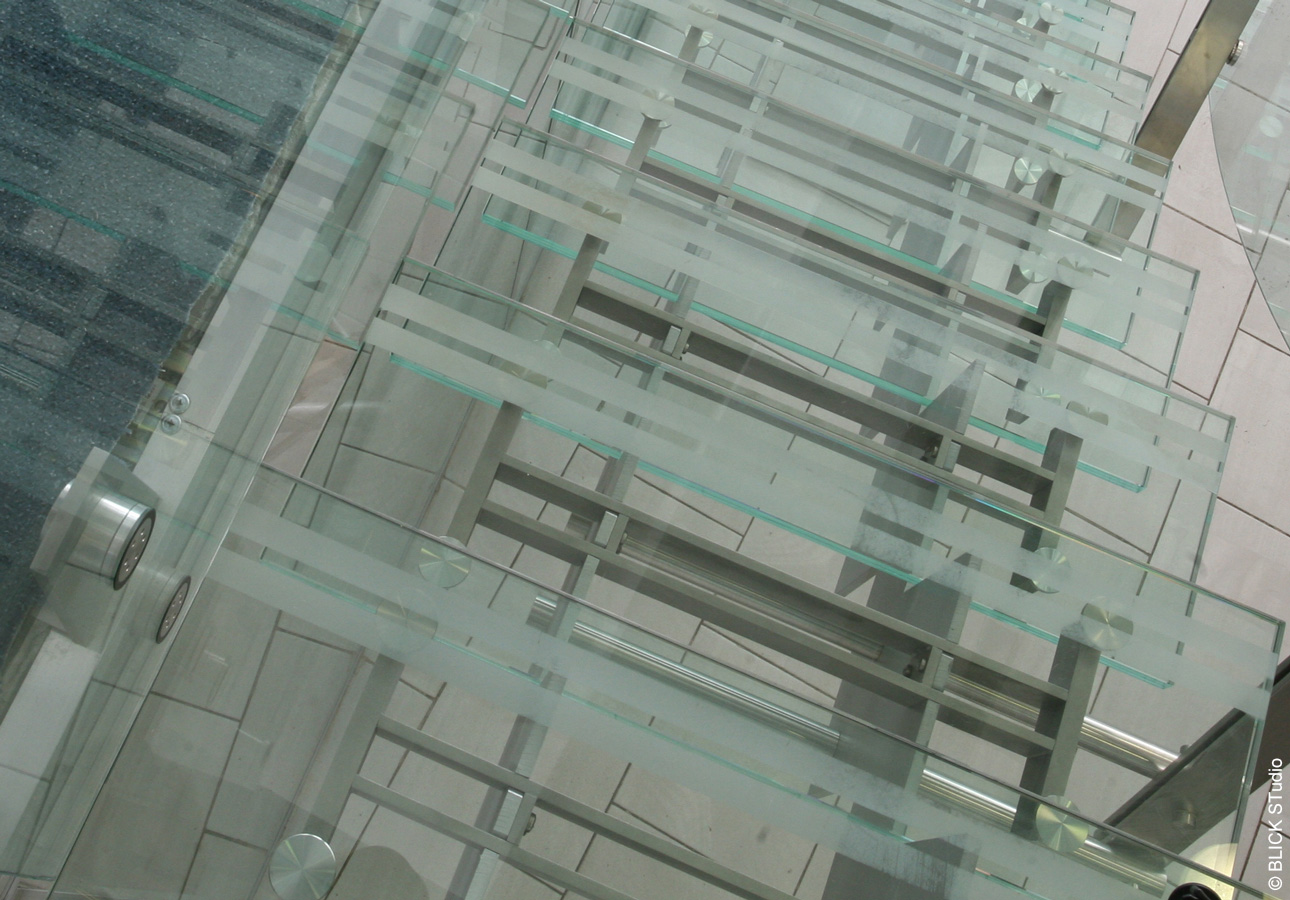

Несущую конструкцию сварили из прямоугольной стальной трубы. Покраска по каталогу  RAL порошковым методом. Панели перекрытия и площадки лестницы, изготовленные из прозрачного ламинированного стекла (триплекс) 26 мм, установили на опоры диаметром 50 мм из нержавеющей стали.

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

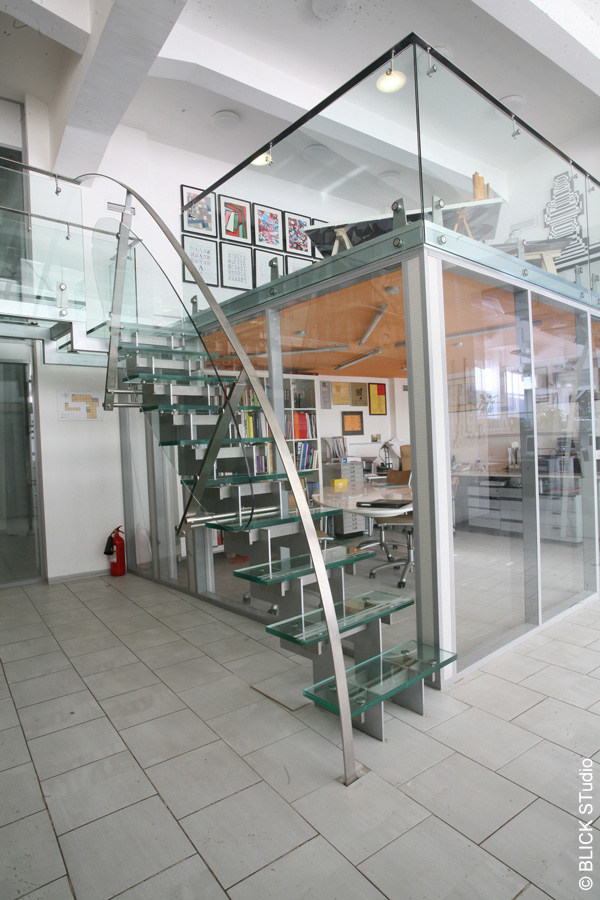

Лестница

Архитектурно-дизайнерская мастерская А.А. Чернихова

Части косоура вырезаны из цельного стального листа 10 мм методом гидроабразивной резки, которая позволяет получить деталь четко заданной формы, дополнительно не обрабатывать кромку (торец) и тем самым добиться ровных без завалов и скруглений граней.

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

Опорная площадка, соединяющая части косоура, выполнена из нержавеющей стали 10 и 18 мм. Ее элементы также сначала были вырезаны гидроабразивной резкой, а затем сварены. Потом деталь была подвергнута дробеструйной обработке, что сделало ее поверхность благородно-бархатной.

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

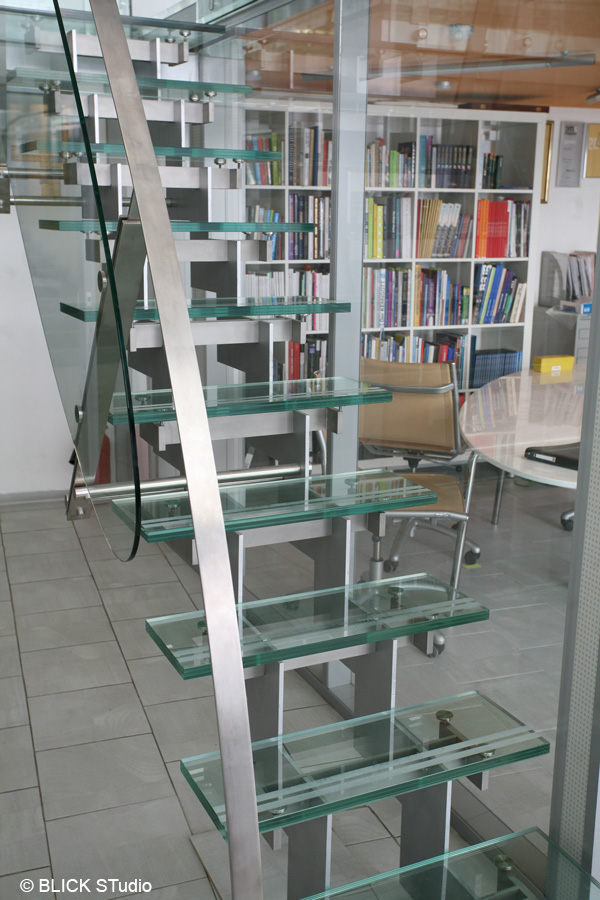

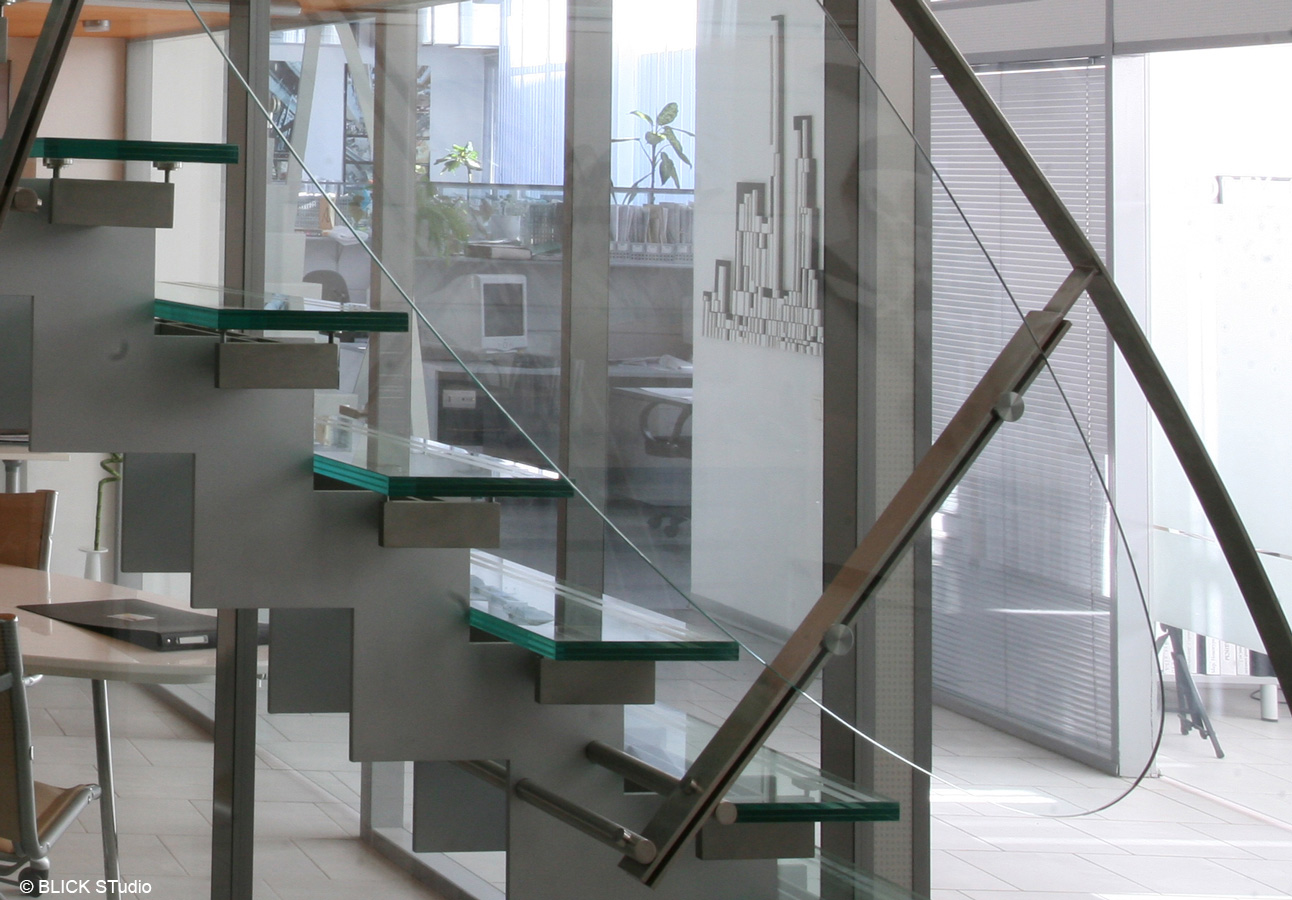

Ступени изготовлены из прозрачного ламинированного стекла 26 мм.

Архитектурно-дизайнерская мастерская А.А. Чернихова

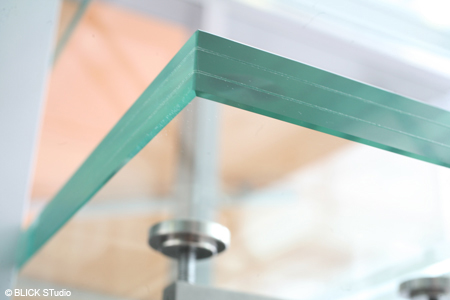

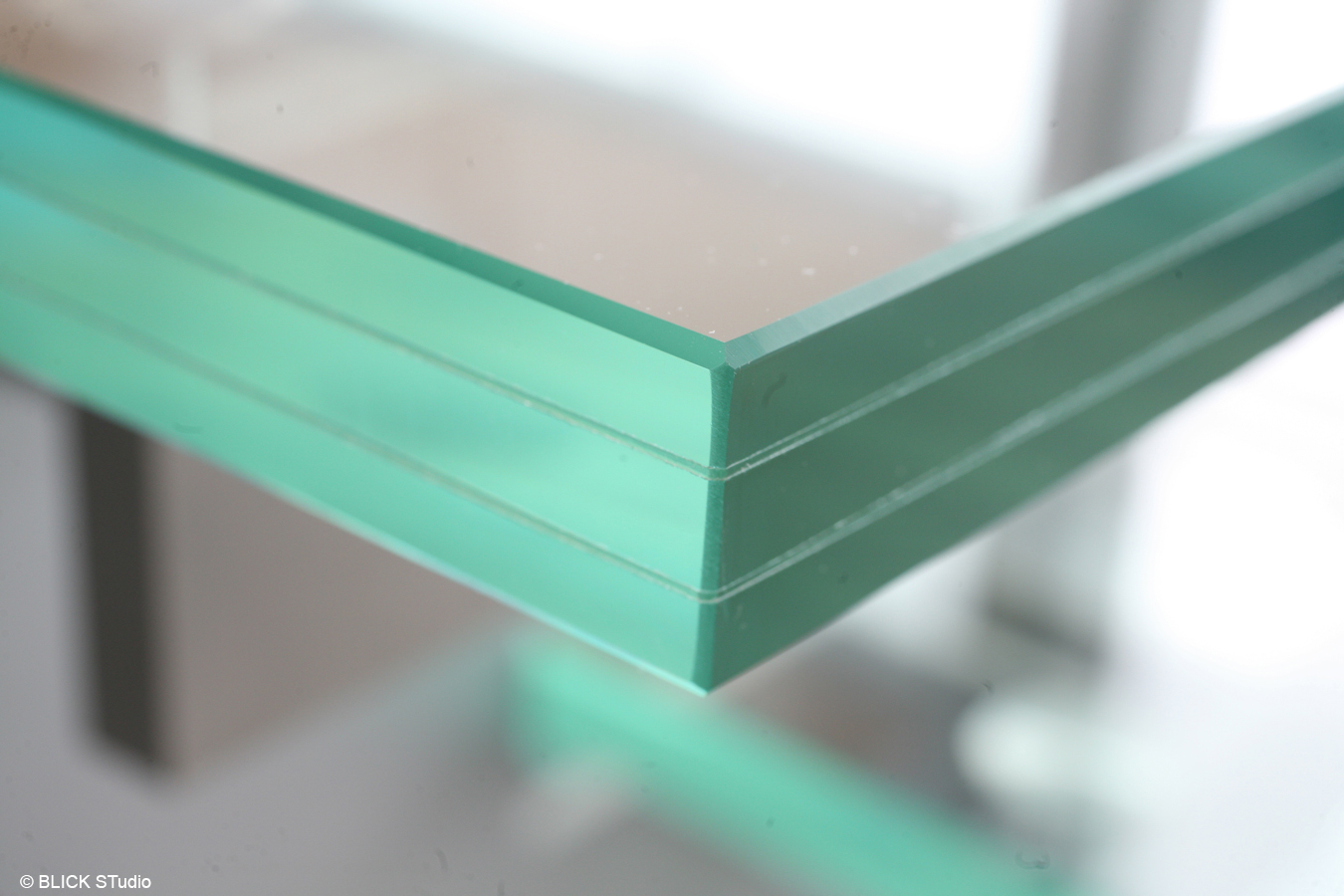

Кромка стеклянной ступени отполирована после сборки триплекса.

Архитектурно-дизайнерская мастерская А.А. Чернихова

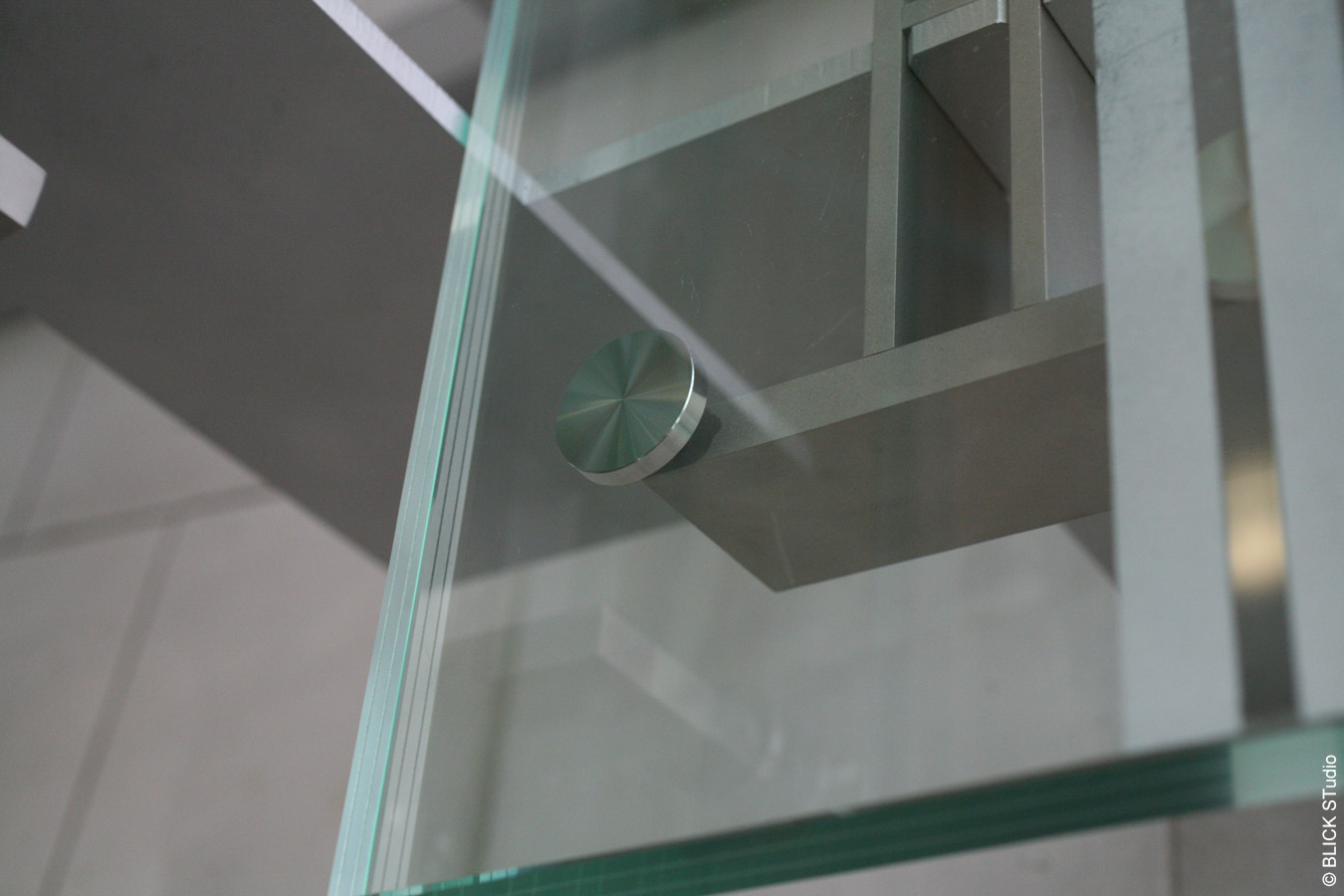

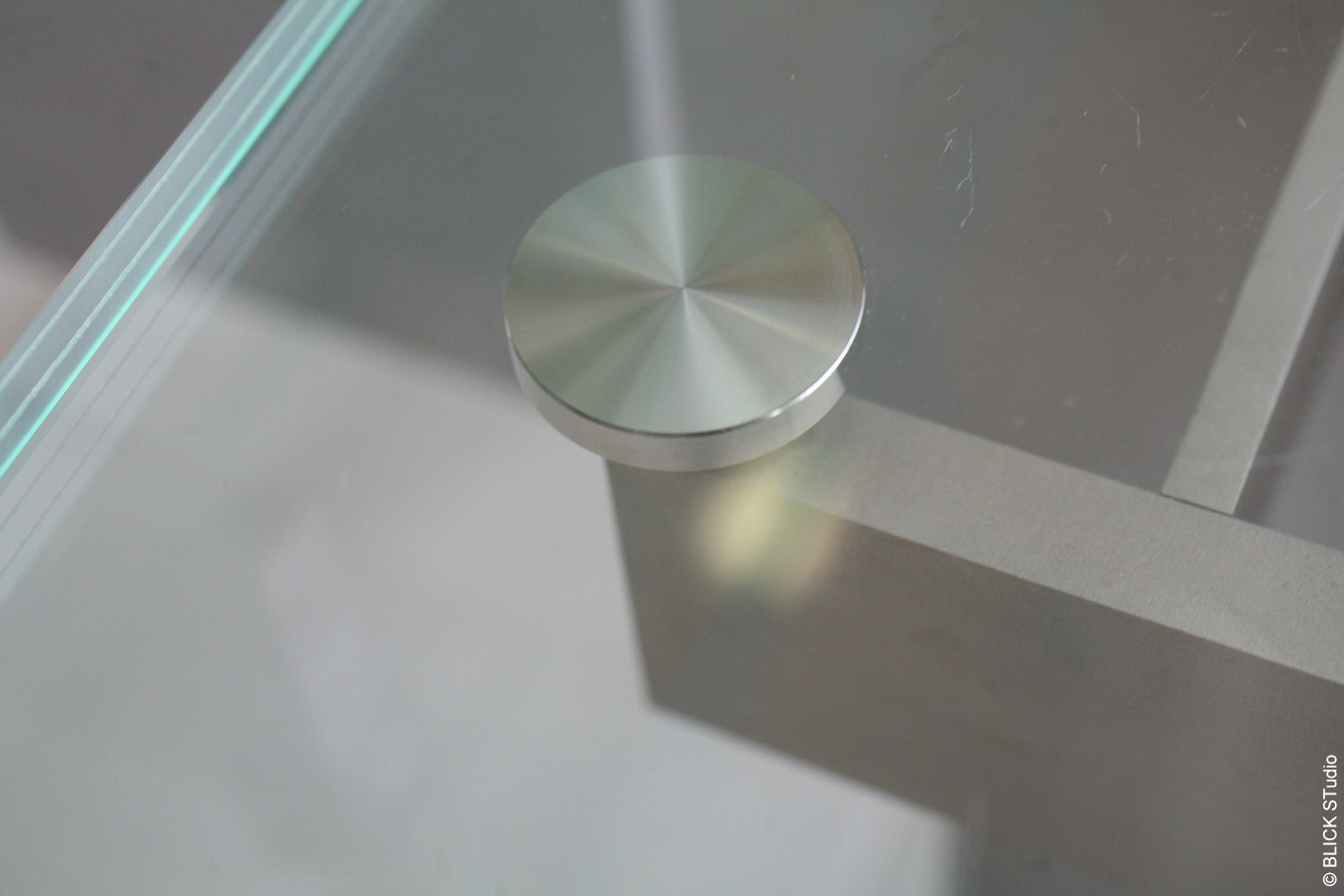

Ступени установлены на опоры диаметром 40 мм из нержавеющей стали при помощи УФ-склейки.

Архитектурно-дизайнерская мастерская А.А. Чернихова

Ограждение

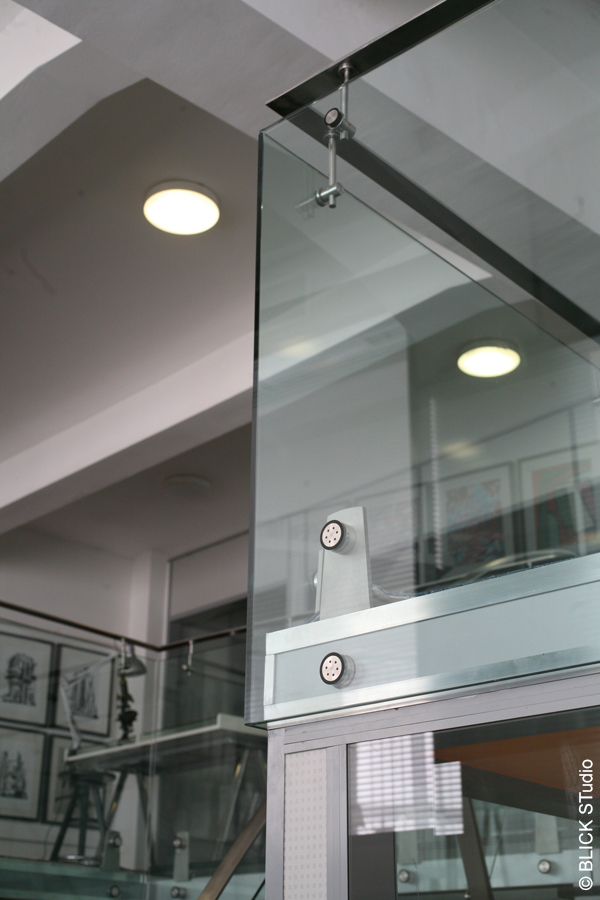

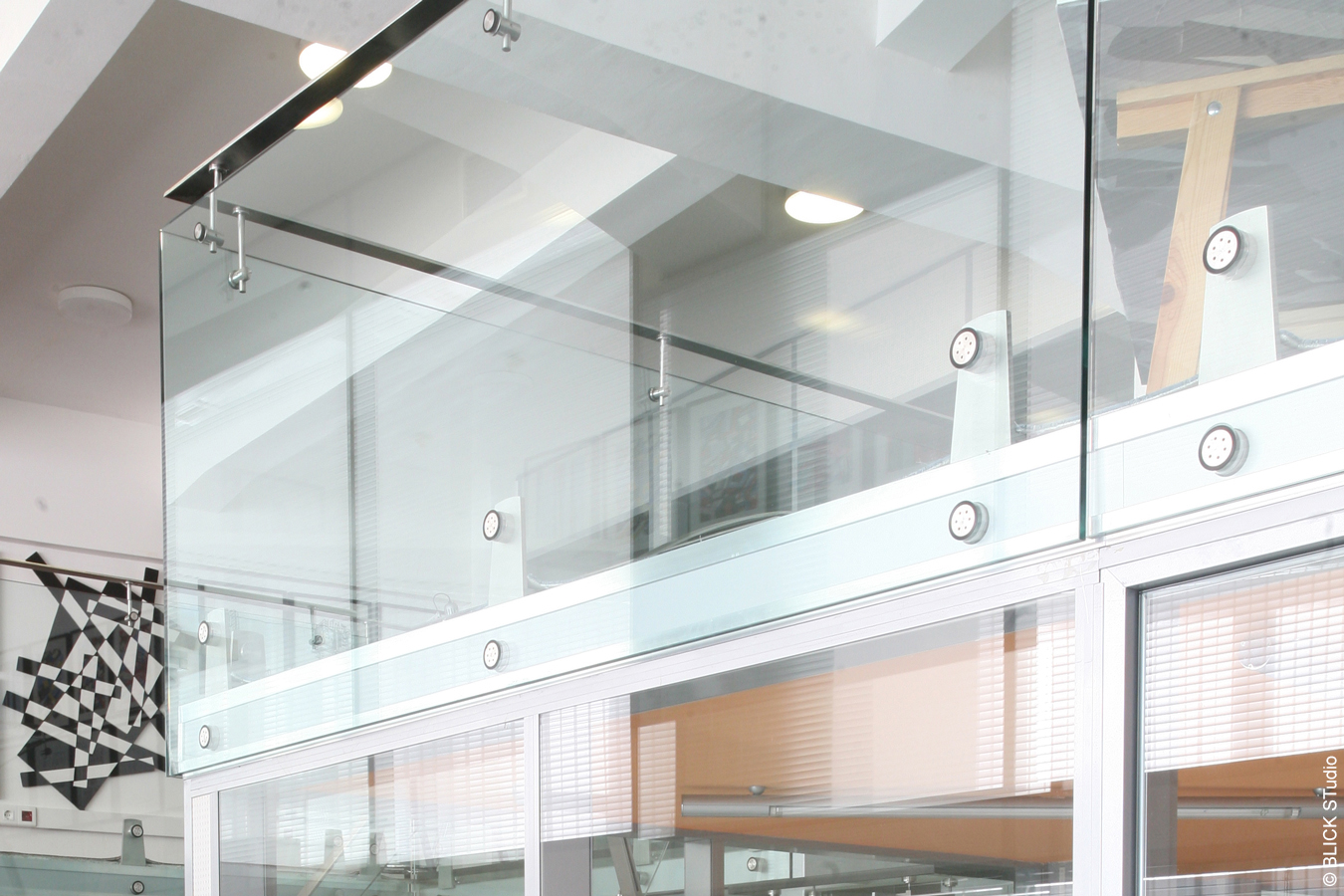

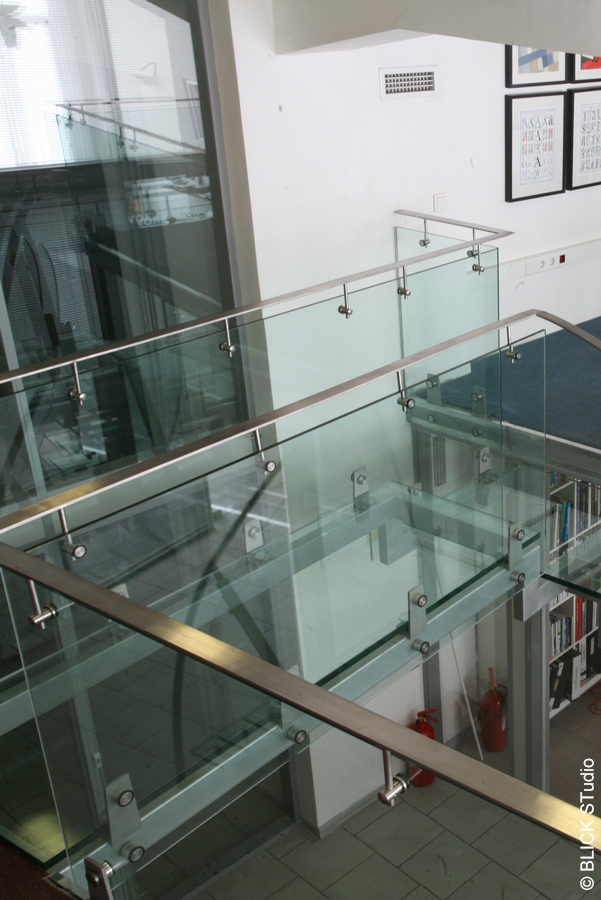

Панели цельностеклянного ограждения антресолей и перехода сделаны из прозрачного закаленного стекла 12 мм и закреплены при помощи точечного крепления.

Архитектурно-дизайнерская мастерская А.А. Чернихова

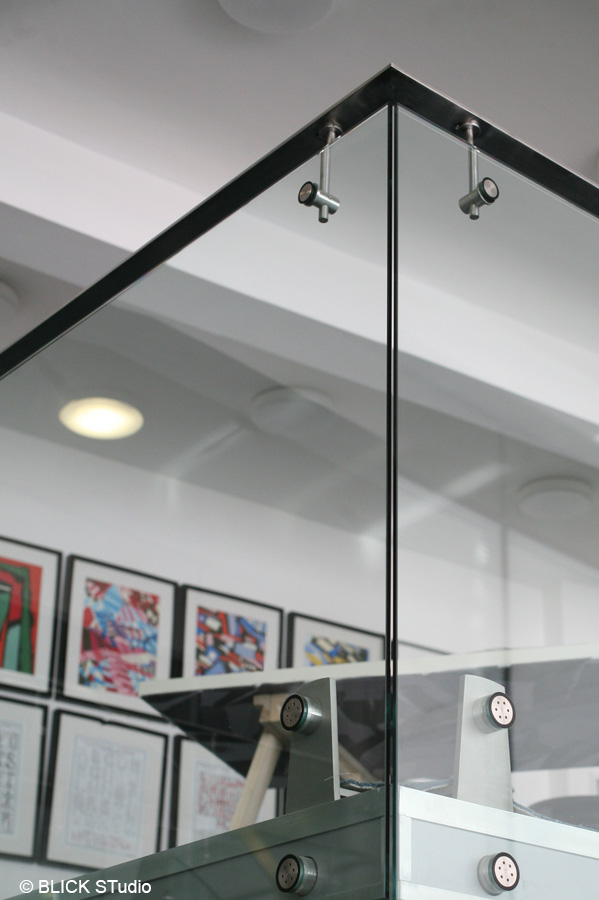

Фирменный подчерк нашей компании – кромки угловых панелей ограждения обработаны под 45 градусов. Оцените.

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

Фурнитура

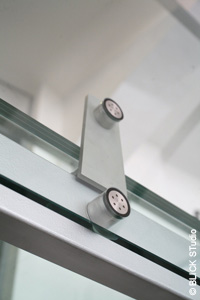

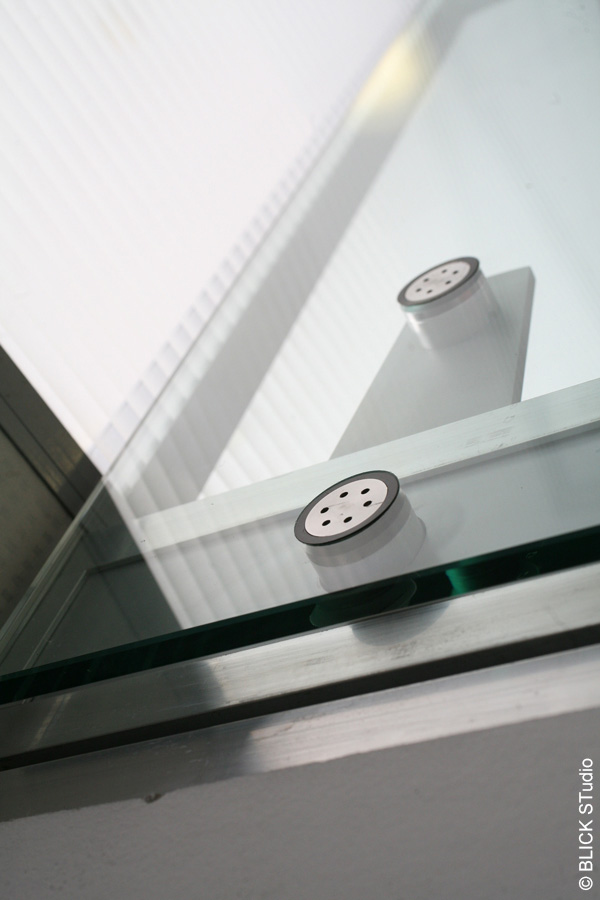

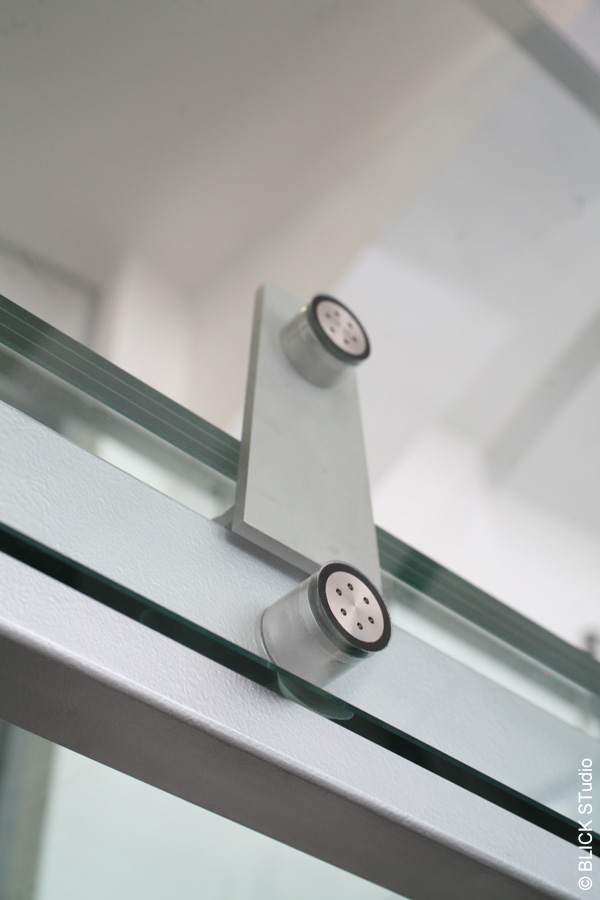

Для крепления стеклянных панелей ограждения мы использовали, специально нами изготовленные, кронштейны из 10 мм нержавеющей стали и точечные держатели для стекла: верхний 7001VA без регулировки и нижний 7003VA с регулировкой, производства Pauli & Sohn (Германия).

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

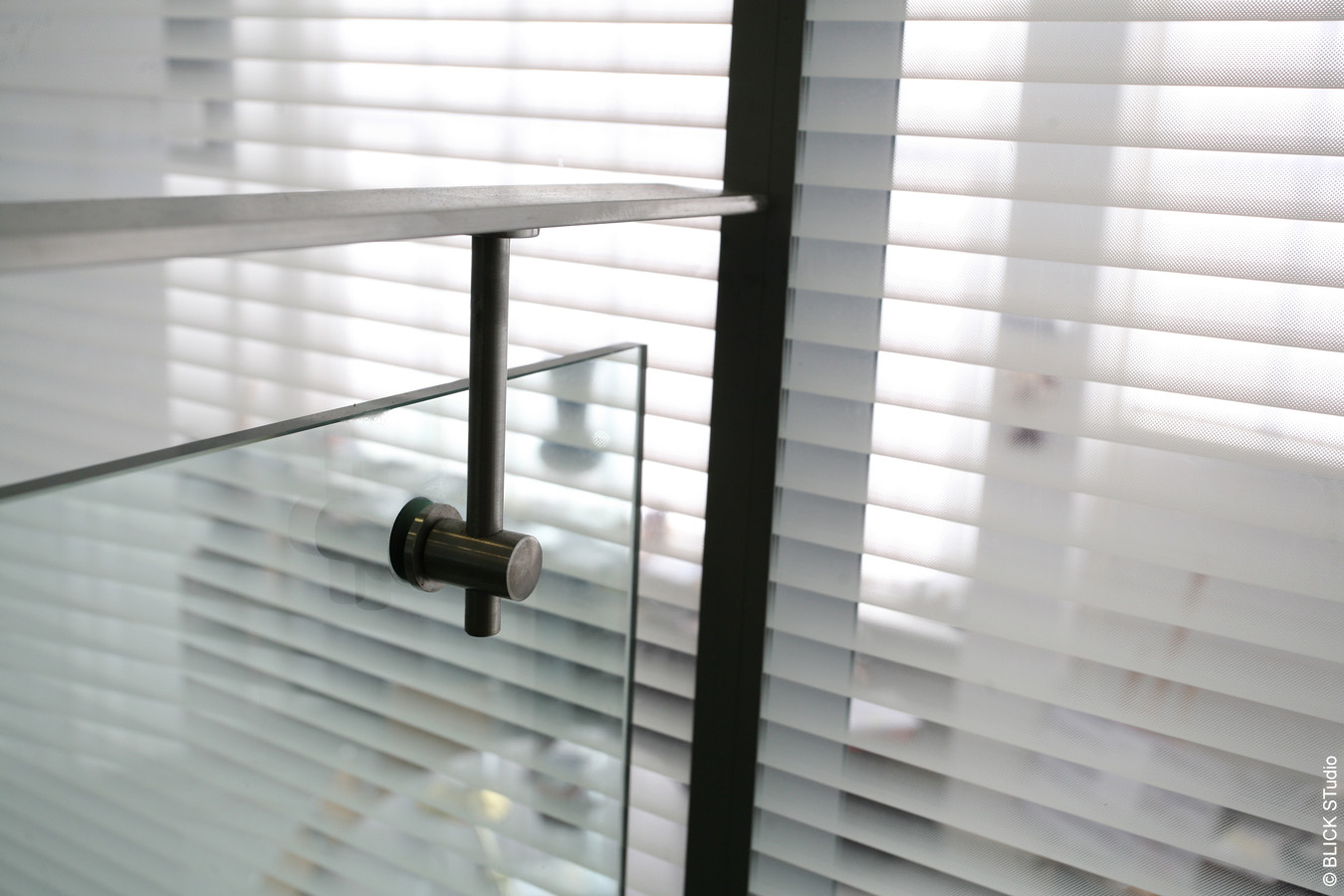

Стержневой держатель поручня крепиться к стеклу при помощи коннектора 7655VA Pauli & Sohn.

Архитектурно-дизайнерская мастерская А.А. Чернихова

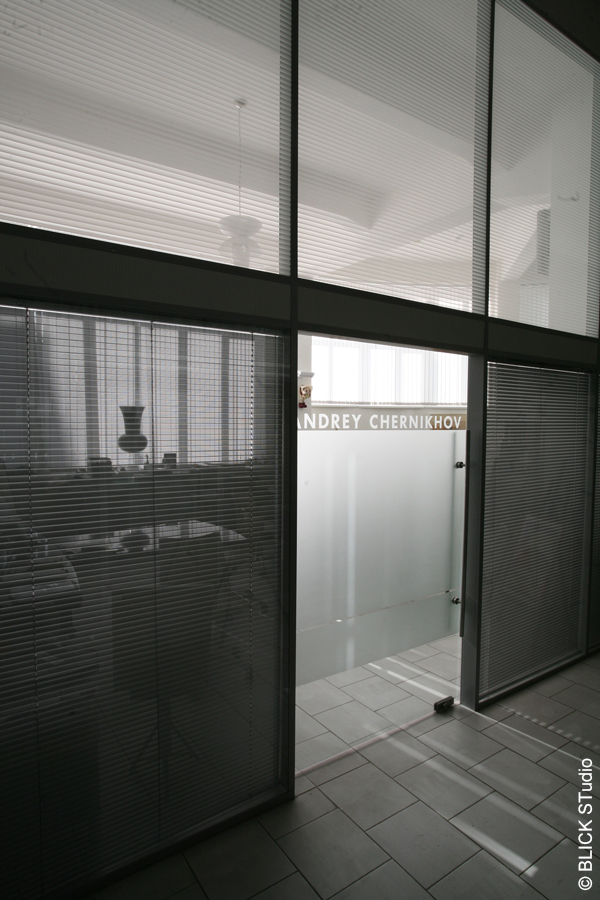

Пленка

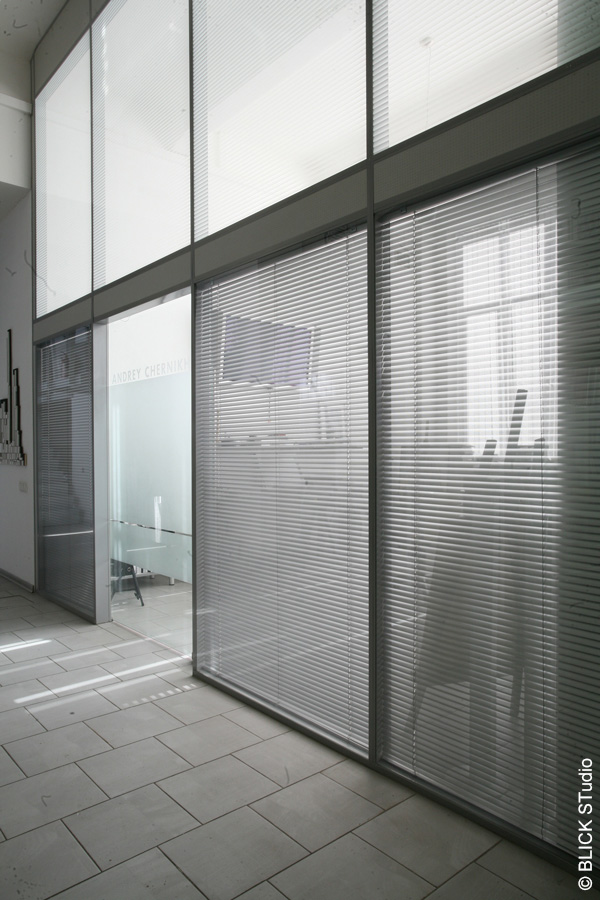

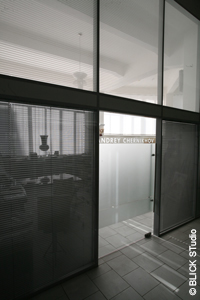

Имитирующая жалюзи декоративная защитная пленка для стекла Sangetsu (Япония)

Архитектурно-дизайнерская мастерская А.А. Чернихова Архитектурно-дизайнерская мастерская А.А. Чернихова

Назад

Дата окончания работ: 2007 г.

Архитектор

Андрей Чернихов

Конструкторы

Андрей Добролюбов

Менеджер проекта

Владимир Мамырин

Монтажники

Александр Милов
Игорь Милов
Олег Васичкин
Юрий Мусатов
Анатолий Руднев

Со стороны заказчика

Василий Воскресенский, архитектор
Владислав Краевский, конструктор

Фото

Александр Ростокин
